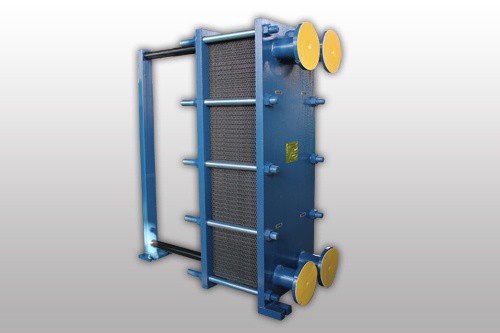

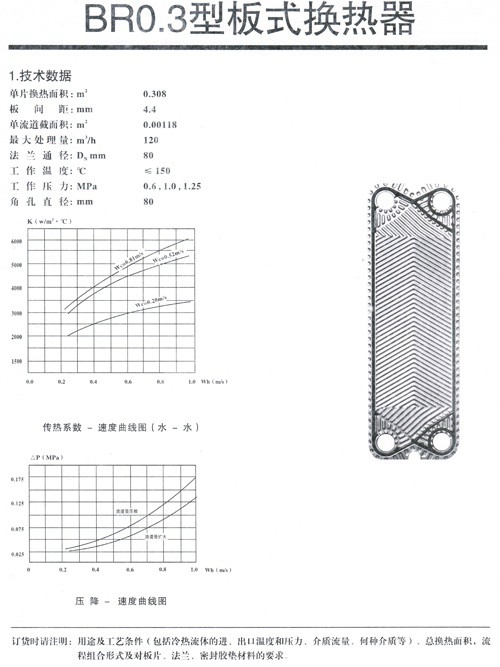

一、BR0.3型板式换热器技术参数：
| 单片换热面积m2 | 0.308 |
| 板间距mm | 4.4 |
| 单流道截面积m2 | 0.00118 |
| 最大处理量mm3/h | 120 |
| 法兰通径DNmm | 80 |
| 工作温度℃ | ≤150 |
| 工作压力Mpa | 0.6,1.0,1.25 |
| 角孔直径mm | 80 |

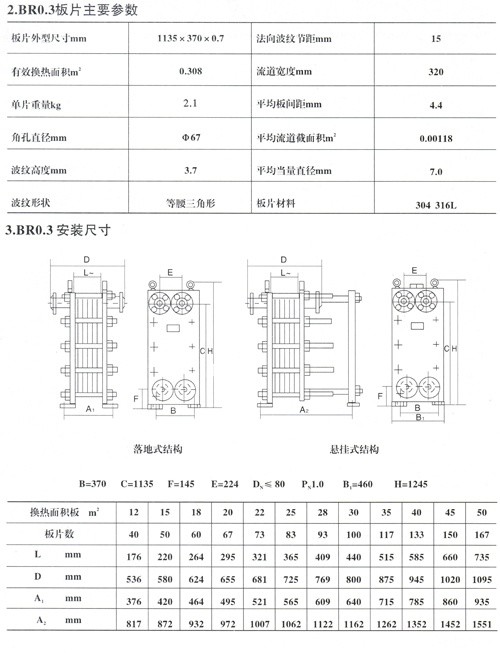

| 板片外型尺寸mm | 1135×370×0.7 | 法向波纹节距mm | 15 |
| 有效换热面积 m2 | 0.308 | 流道宽度mm | 320 |
| 单片重量Kg | 2.33 | 平均板间距mm | 4.4 |
| 角孔直径mm | Φ67 | 平均流道截面积 m2 | 0.00118 |
| 波纹高度mm | 3.7 | 平均当量直径mm | 7.0 |
| 波纹形状 | 等腰三角形 | 板片材料 | 304 316L |
| 换热面积 m2 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 150 | 200 |
| 板片数 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 |
| L mm | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 |
| D mm | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 |
| A 1 mm | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 370 |
| 质量 Kg | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 | 1186 |
| A 2 mm | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 | 1102 |
